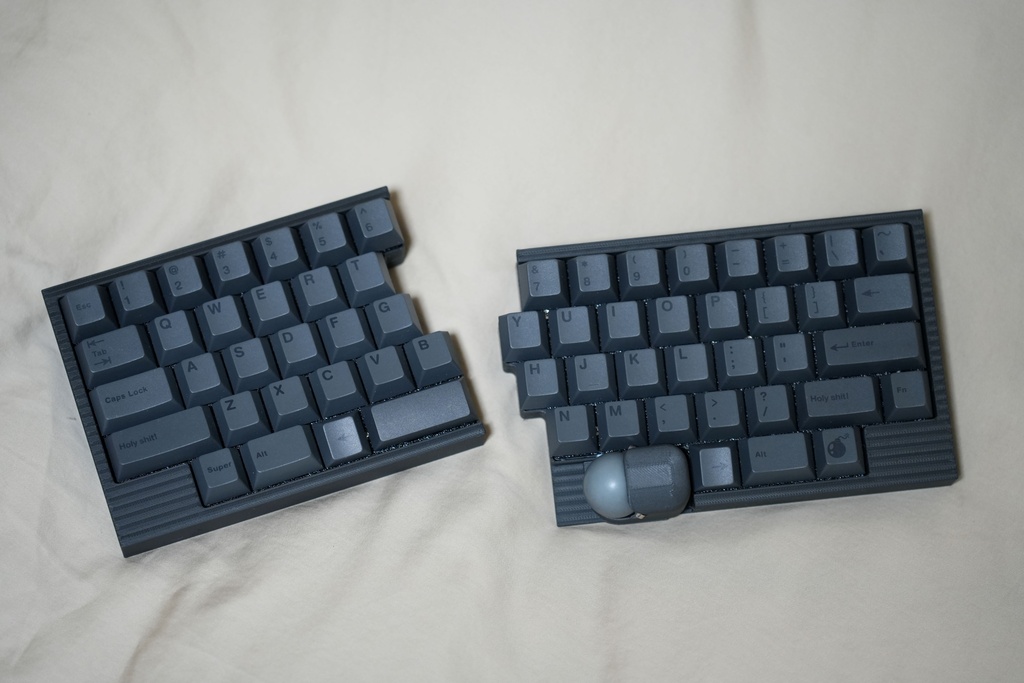

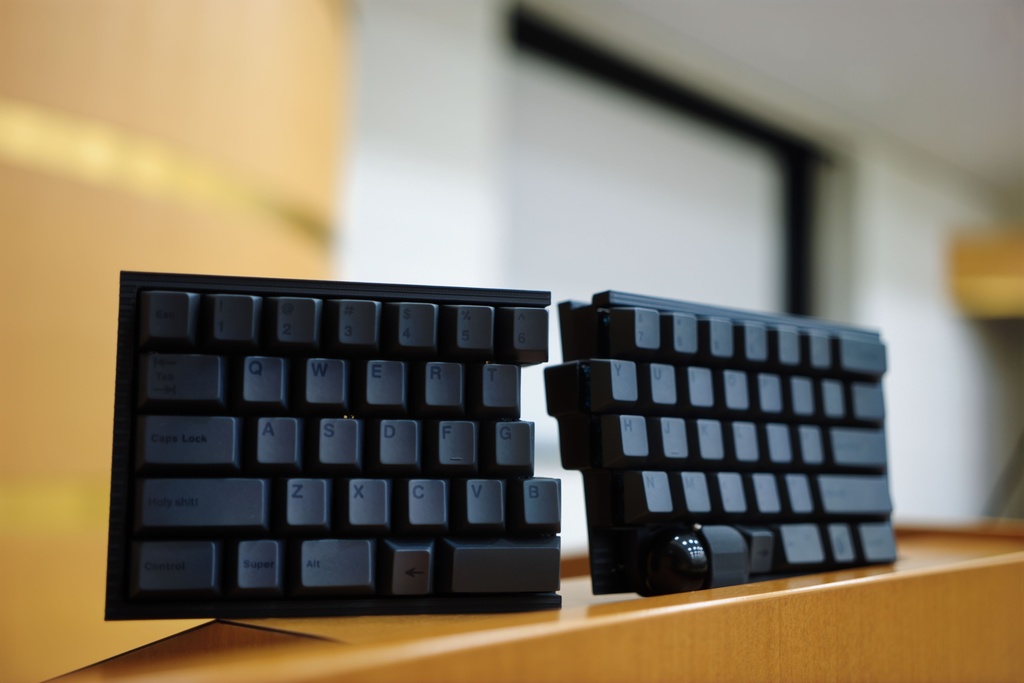

Split60HE

peppapighsさんが設計したHE60をベースに左右分割にし、トラックボールを搭載可にした磁気キーボードです。 ラピットトリガー搭載で、hmkconfからキーマップやラピットトリガー、アクチュエーションポイント等の変更を行えます。 はんだ付け不要で、キースイッチとキーキャップ、GH60互換ケースを取り付けてお使いいただけます。 本製品はオープンソースハードウェアとして設計されており、設計ファイルはGitHubで公開されています。

ライセンスとクレジット

本製品はGPL-3.0ライセンスのもとで公開されています。 HE60プロジェクト(https://github.com/peppapighs/HE60)をベースに開発されました。 オリジナルデザイン: peppapighs 設計ファイル: https://github.com/gohanda11/Split60HE

最新ファームウェア

https://github.com/gohanda11/libhmk/tree/firmware/split60he

レイアウト

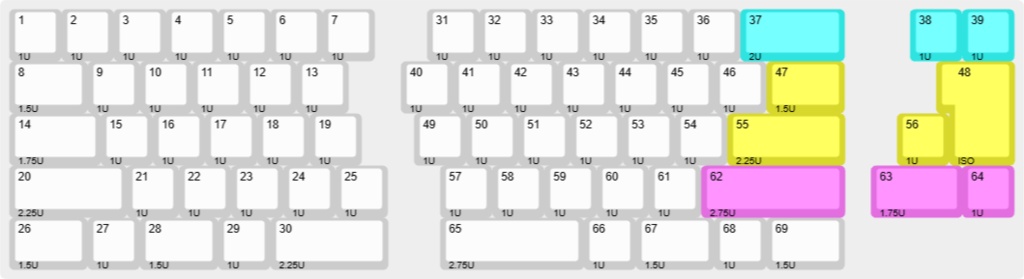

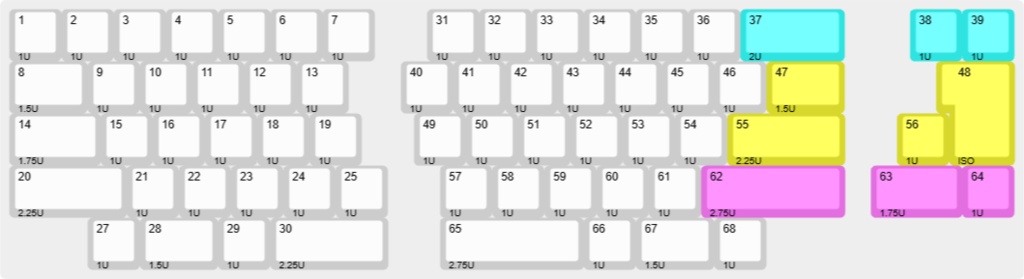

Split60HEは2つのレイアウトに対応しています。 Normalレイアウト（画像4枚目）から基板をニッパーでカットすることで、Happyレイアウト（画像5台目）に変更することができます。 また、それぞれの画像内で同じ色で表示されているキーはhmkconf内で設定することで配列を変更することができます。

使用しているホールエフェクトセンサー

GH39FKSWを使用しています。 ※GH39FKSWは、HE60プロジェクトで推奨されている エントリー向けセンサーです。 より高精度なセンサー（MT9102ET、SS39ET、DRV5055A3など）と 比較すると、反応精度がやや劣る場合があります。

設定について

hmkconfから設定を変更できます。 https://www.hmkconf.com/ ※デモができますので、お試しください

試作基板について

試作中なので、ところどころ問題があります。以下を確認し、合意した上で購入ください。 v1.0 ・基板厚み : 1.2mm ・Enterと右Shiftキーのスタビライザーが干渉するため片方のみ取付可(右Shiftは分割レイアウトに対応しているため、それで対応も可) ・Slave側(直接PCと接続してない方)のラピトリが電圧不足で安定しない時がある ・トラックボール搭載にはセンサー基板とセンサーのはんだ付けが必要 ・トラックボール関係のケース、ファームウェアが未完成(動きはする) ※ケースの印刷に3Dプリンターが必要です(Bambu Lab A1 miniであれば印刷できます)

ケースデータについて

試作基板に付属しているデータ(STEP)は私の所有する3Dプリンター(P1S)に合わせて調整しています。 ご自身の3DプリンターやJLC3DPなどで印刷すると不具合があることがあります。自己責任でケースの作成をお願いします。 ・オリジナルのままでの使用：非商用のみ ・改変した場合：商用利用可能 ・データファイル自体の再配布・販売禁止(改変した場合も同様) ・改変後の3Dプリント製品等の販売は可能

キット内容

・試作基板v1.0 - PCB : 1枚 - M2ねじ(3mm) : 10個 - M2皿ねじ(2.5mm) : 10個 - M2スペーサー(3.5mm) : 10個 - ゴム足(Φ10×2mm) : 8個 - ケースデータ ※ケースやスイッチプレートは3Dプリンターで印刷する必要があります。 ・試作アルミケース(ブラック) - 通常レイアウト用アルミケース - おまけ程度のスイッチプレート ・試作用トラボ搭載キット - センサー基板 - FFCケーブル - M1.4ネジ(5mm) : 3個 - M2ネジ(8mm) : 2個

キット以外に必要なもの

・ケース ・スイッチプレート ・Keysnap : 8個 ※50Aがおすすめ https://shop.yushakobo.jp/products/12093?variant=51943192494311 ・磁気スイッチ : 最大64個 ※レイアウトによって代わります ・キーキャップ : 1式 ・スタビライザー : 最大6個 ・左右通信用USB C to C(50mm以内推奨) : 1本 ・PC接続用USB C : 1本 トラックボール搭載するなら ・ベアリング(外径4mm、内径1.5mm、幅2mm) : 3個 https://amzn.asia/d/0fh65wkZ ・PMW3610 : 1個 https://shop.talpkeyboard.com/products/pmw3610dm-sudu-lm18-lsi ・25mm球 : 1個 ・やすり※トラボ基板のバリ取りが必要です

トラックボール操作について

・オートマウスレイヤー : ON ・Mouseレイヤー : Layer2 ・Scroolレイヤー : Layer3 トラックボール関連の設定を変更する場合は、ファームウェアをビルドしなおす必要があります。 ※今後hmkconfと同等のWebサイトを作成し、簡単に変更できるようにする予定です

ごはんだの推し磁気スイッチTop3

1位 : Huano Sakura HE ・めっちゃ安いのに、打鍵音が好み ・AliExpressで購入可(メカニカルverも同名であるので注意) ・1個50円ぐらい ・どの磁気スイッチ買うか迷ってる人は、とりあえずこれ買っとけばいい 2位 : Six Realms Silent ・磁気スイッチにしては珍しい静音スイッチ(半静音かも) ・軸ブレ全然ない ・1個80円ぐらい ・静音リニア好きにおすすめ 3位 : Keytok NOVA ・コトコト系の打鍵音 ・打鍵音も見た目もめっちゃいいけど値段が高いのだけ難点 ・1個200円ぐらい ・覚悟を決めた人向け ※2026/08/28現在の推しスイッチです あくまでも参考程度に情報を活用してください
